건전지 배터리 충전기 리토칼라(LiitoKala Lii-500) 사용방법

앞서 알리 익스프레스(AliExpress)에서 18650, AA, AAA 등 여러 건전지, 배터리 충전용 리토칼라 충전기(LiitoKala Lii-500)를 구입하였다고 했는데요.

이번에는 알리에서 구입한 이 리토칼라 충전기(LiitoKala Lii-500)를 사용하는 방법에 대해 알아 볼까 합니다.

리토칼라 충전기(LiitoKala Lii-500) 설명

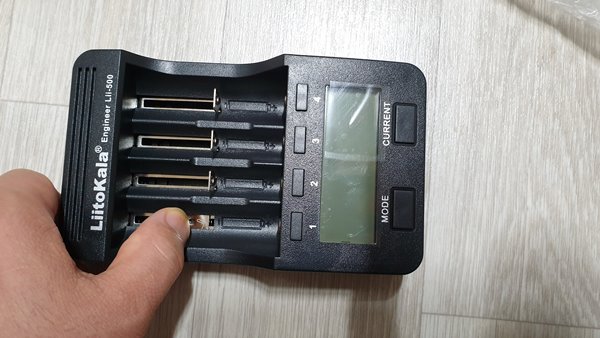

1. LiitoKala Lii-500 모양, 방법 간단 설명

⊙ 버튼 6개 ( 배터리 채널 4개, MODE, CURRENT  )

- 배터리 삽입 아래 채널 버튼 4개 : 각각 독립적으로 선택되며, 1,2,3,4 중 하나를 선택하면 LED 화면에 상세 표시가 나옴.

- 모드(MODE) 버튼 : 누르고 있으면 모드버튼 위쪽 led 화면에 CHARGE(충전), FAST TEST, NOR TEST(용량 감지) 중 표시되는 글자가 깜밖이는데, 깜밖이고 있을 때, 모드 버튼을 다시 누르면 CHARGE(충전) → FAST TEST  →  NOR TEST 순서대로 변경됨.

- 충전 전류(CURRENT) 버튼 : Current 버튼은 모드(MODE)을 눌러 CHARGE(충전), FAST TEST, NOR TEST(용량 감지) 중 표시되는 글자가 깜밖이고 있을 때에만 변경이 가능하며, 300mah, 500mah, 700mah, 1000mah 순서로 변경됩니다.

어떤 경우든 MODE 버튼을 꾸욱 누르고 있으면, CHARGE(충전),FAST TEST또는NOR TEST(용량 감지)중 LED에 표시되고 있는 항목이 깜밖이는데, 이렇게 깜밖이는 동안 각종 설정을 변경할 수 있음. 물론, 처음 전원을 꼽았을때도 설정 변경 가능!~

충전기에 전원이 꼽혀 있고, 충전기가 작동중에 배터리가 꼽혀 있는 1, 2, 3, 4 번중 하나를 선택하면 해당 채널의 배터리에 대한 전류(mA) / 용량(mAh) / 볼트(V) / 시간(h) / 상세 내용을 볼 수 있음.

2. LiitoKala Lii-500 충전기에 사용가능한 배터리 및 충전지

- 3.7V 리튬 이온 배터리 : 26650, 22650, 18650, 18490, 17670, 17500, 17355, 16340, 14500, 10440

- 니켈-수소(Ni-MH) / 니켈-카드뮴(Ni-Cd) : A, AA, AAA, SC

3. LiitoKala Lii-500 사용방법

1. 충전기에 전원을 넣으면 LED에 잠깐 전체 화면이 나오면서 켜집니다.

2. 배터리(충전지)를 꼽지 않는 경우 "NULL" 이 표시되고, 배터리가 불량일 경우에도 "NULL" 이 표시될 수 있어요.

3. 충전지(배터리)를 삽입하면 해당 충전지 채널버튼 번호 아래 삽입되었다는 의미로 번호가 표시 된다. 꼽힌 건전지에 대한 내용 확인 또는 설정을 하고자 할 때에는 이 번호를 누르면 됩니다.

4. 배터리(충전지)를 꼽으면 500mah 로 충전이 시작됩니다. ( 빠르게 충전할 필요가 없다면 500mah 로 충전하라고 하네요. 가장 안전하다고...)

5. 모드(MODE)를 누르고 있으면 액정에 CHARGE 가 깜밖이는데, 이 때 CURRENT 를 누를때마다 충전 전류가 300mah, 500mah, 700mah, 1000mah 순서로 변경 되니, 충전하고 싶은 전류를 선택하면 됩니다.

6. 모드(MODE)를 누르고 있으면 CHARGE 가 깜밖이는데, 깜밖이는 동안 모드(MODE) 버튼을 누르면 빠른 테스트(FAST TEST), 일반 테스트 (NOR TEST) 순서로 변경이 됩니다. 물론, Charge가 아닌 Fast Test / Nor Test 표시가 나왔을 때에도 같습니다.

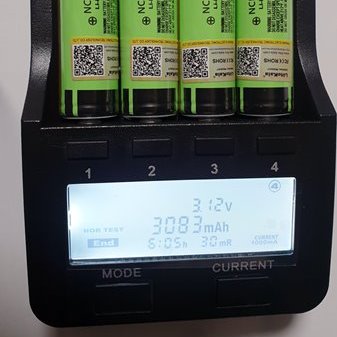

7. 충전중인 상태에서 배터리 상황을 확인하기 위해 배터리가 꼽혀 있는 확인하고자 하는 번호를 누르면 용량(mAh)  /  충전 시간(h)  /  배터리 내부 저항(mR)  /  충전 전류(mA)  /  볼트(V)를 확인할 수 있습니다.



8. 배터리가 완전히 충전(완충)이 되면 LED 화면 왼쪽 아래에 END 표시가 나옵니다.

⊙ FAST TEST MODE

FAST TEST MODE는 방전 후, 충전하면서 배터리 용량을 체크합니다.



1. 모드 버튼을 누르고 있으면 깜밖임이 보이는데, 깜밖이고 있을 때, FAST MODE 표시가 나올 때까지 모드 버튼을 눌러 줍니다. Charge, Fast Test, Nor Test 순으로 변경이 됩니다.

2. 모드 버튼이 깜밖이고 있을 때, CURRENT 버튼을 누르면 전류가 300mah, 500mah, 700mah, 1000mah 순서로 변합니다. 원하는 충전 전류를 선택해 주세요.



* 방전되는 전류는 선택할 수 없으며, 자동으로 250mah / 500mah 중 하나를 선택되어 방전작업이 진행 됩니다.

• 충전전류(300mah, 500mah)를 선택하면 시스템이 자동으로 방전 전류를 250mah로 인식.
• 충전전류(700mah, 1000mah)를 선택하면 시스템이 자동으로 방전 전류를 500mah로 인식.

3. 선택을 끝내고 기다리면 충전기는 방전 → 충전을 시작합니다.

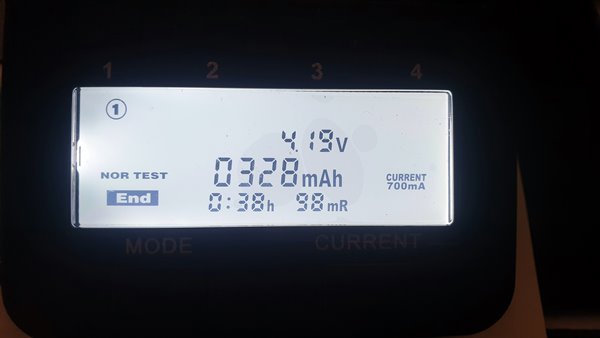

⊙ NOR TEST MODE ( 보통 테스트 모드 )

* 구글 번역을 보면 "테스트 없이" 로 나오는데, 제 판단으로는 NOR TEST 는 NORMAL TEST 를 줄여 쓴 것으로 보입니다. 앞서 FAST TEST 가 있는 것으로 봐서요. 그래서 전 일반 테스트 모드로 하겠습니다.

NOR TEST 모드는 충전 후, 방전하면서 용량을 체크하고, 다시 충전을 합니다.



1. 모드 버튼을 누르고 있으면 깜밖임이 보이는데, 깜밖이고 있을 때, NOR MODE 표시가 나올 때까지 모드 버튼을 눌러 줍니다. Charge, Fast Test, Nor Test 순으로 변경이 됩니다.

2. 모드 버튼이 깜밖이고 있을 때, CURRENT 버튼을 누르면 전류가 300mah, 500mah, 700mah, 1000mah 순서로 변합니다. 원하는 충전 전류를 선택해 주세요.



* 방전되는 전류는 선택할 수 없으며, 자동으로 250mah / 500mah 중 하나를 선택되어 방전작업이 진행 됩니다.

• 충전전류(300mah, 500mah)를 선택하면 시스템이 자동으로 방전 전류를 250mah로 인식.
• 충전전류(700mah, 1000mah)를 선택하면 시스템이 자동으로 방전 전류를 500mah로 인식.

3. 선택을 끝내고 기다리면 충전기는 충전 → 방전 → 충전을 시작합니다.

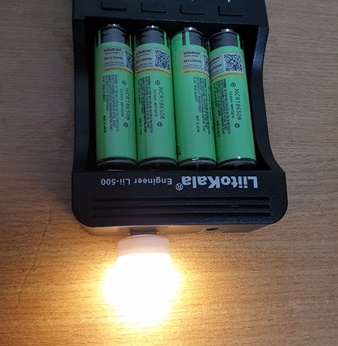

⊙ 보조배터리 기능 (USB 5V-1A 출력)

1. 충전기에 전원이 연결되지 않고, 배터리가 들어가 있는 상태라면, 보조 배터리로 활용할 수 있습니다.

2, 배터리는 최소 2개 이상을 이용하는 것이 좋고, 3.7V 리튬 배터리만 가능하며, NI-MH 배터리는 안된다고 합니다.

3. USB 출력은 5V - 1A 이며, 전원이 연결이 되어 있으면 USB 포트를 사용할 수 없습니다.

4. 마무리

알리 익스프레스(AliExpress)에서 구입한 18650, AA, AAA 등 여러 건전지및  배터리 충전용 리토칼라 충전기(LiitoKala Lii-500)에 대해 알아 보았습니다.
